GODIAG GT100 + Yeni Nesil OBD II Elektronik Akım Göstergeli Ecu Konnektörü (Otomatik Araçlar)
GODIAG GT100+, OBDII protokolü iletişim tespiti ve ECU bakım/teşhis/programlama/kodlama için en son test platformudur. Tüm anahtarlar kaybolduktan sonra, cihaz ve hırsızlık önleme sistemi kısa devre yaparak etkinleşmeye zorlanır.
GT100+ voltaj ve akım göstergesine sahiptir. Bakım mühendislerinin ECU'nun mevcut çalışma durumunu değerlendirmesi uygundur.
Sinyal algılama ve elektriksel seviye dönüşümü için araç OBD2 arayüzünü 16 pin'e dönüştürebilir. Aracın tekli modüllerini veya çoklu modüllerini bağlayabilir. Araç iletişiminin iyi olup olmadığını anlamak için herhangi bir teşhis aracına bağlanabilir. Ayrıca, araç kontrol modülü verilerinin kaybolmasını, otomatik olarak kilitlenmesini, anahtarın uzaktan kumandasının arızalanmasını ve arıza ışığının yanmasını önlemek için pili değiştirdiğinizde araca güç sağlayabilir.
GODIAG GT100 + VS. arasındaki fark nedir? GT100?
- GT100+, GODIAG GT100'ün tüm işlevlerini içerir.
- GT100+, Ana Üniteye bir Akım Ekranı ekler. ECU modülünü Banana arabirimi veya DB25 kablosuyla bağlayarak, işinizi çok daha kolaylaştırabilecek ECU'nun mevcut görüntüsünü sezgisel olarak görebilirsiniz.
- GODIAG GT100+, standart dışı kutu protokolünü de destekleyebilir.
GODIAG GT100+ İşlevlerine Giriş
- Araç ve teşhis aletini OBDII üzerinden bağlayarak, Godiag GT100+'nın LED'i, OBDII teşhis arayüzünün araçla iyi bir iletişim kurup kurmadığını gösterecektir.
- Araç OBDII arayüzünün voltajını izleyin ve gerçek zamanlı olarak görüntüleyin. 11V'den düşükse, aracın başlatılamamasını/veri kaybını/modülün kilitlenmesini önlemek için lütfen teşhis ve programlamayı durdurun.

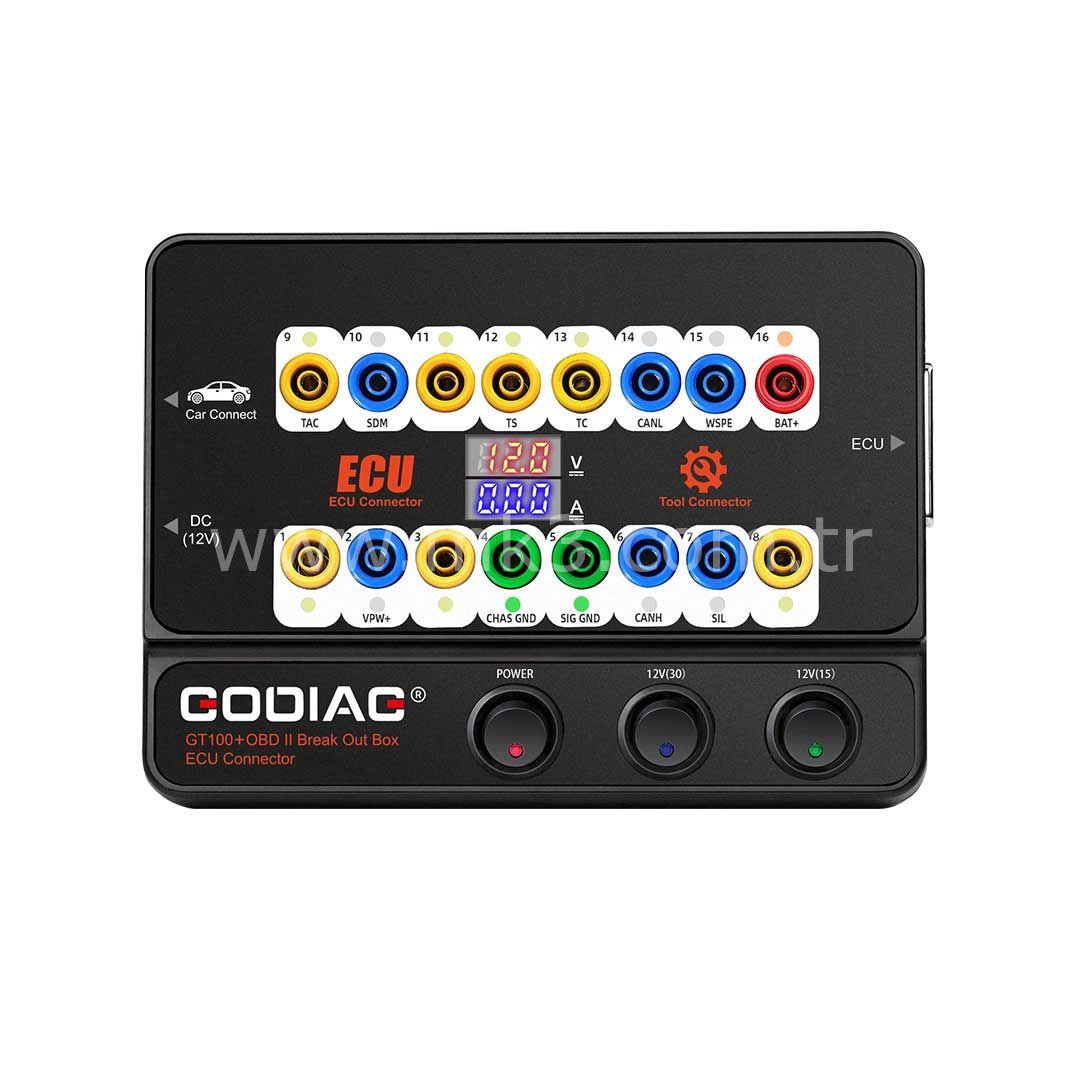

GODIAG GT100+ Gösterge Anlamı:

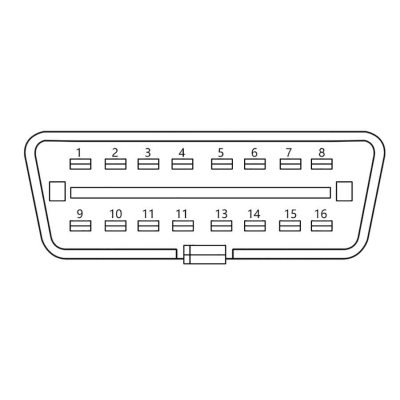

| 1. Üretici özel 2. SJE1850 tel 3. Üretici özel 4. Güç topraklaması 5. Sinyal topraklaması 6. SAEJ2284《CAN》yüksek 7. ISO9141-2&iso, DIS4230-4K tel 8. Üretici özel |
9. Üretici özel 10. SJE1850 tel (veri yolu->) 11. Üretici özel 12. Üretici özel 13. Üretici özel 14. SAEJ2284《CAN》düşük 15. ISO9141-2 ve ISO/DIS 4230-4L kablosu 16. Araba aküsü pozitif |

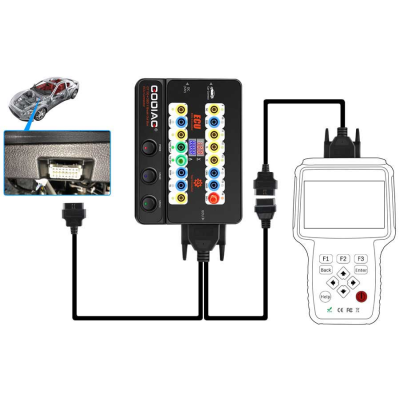

1) Teşhis / programlama / kodlama aracının iletişim sinyalleri gönderip gönderemeyeceğini kontrol etmek için kullanılır.
2) ECU bağlantısı: tek modül bağlantısı
Tek bir ECU modülüne bağlı GODIAG GT100+, kullanıcının tek modül tanılama ve programlama yapması için uygundur.

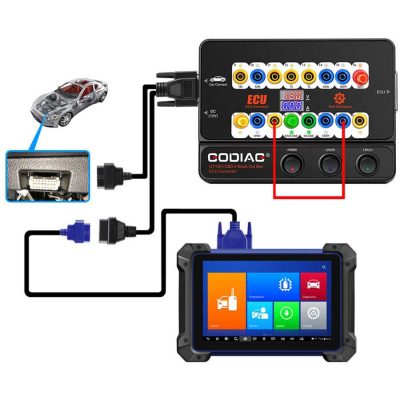

3) VW, Porsche, Mitsubishi vb. için tüm anahtarlar kaybolmuş durumdayken GT100+ program anahtarı - cihazı veya immobilizer modülünü etkinleştirin.
- VW 4. nesil / 5. nesil Kayıp tüm anahtarları programlamak için (örneğin: yeni A6L Touareg A4 Q5 A7), banana konektörü PIN 16----PIN 1'i kısa devre yapmak için lütfen GT100+'ı kullanın, ardından gösterge panelini aydınlatmak için Veri toplama için GT100+ dişi adaptörüne bağlanmak için anahtar programcı aracı. Bazı araç gösterge panoları yanmaz, ancak veriler de toplanabilir, örneğin: A6L Q7.
- Toyota'nın motor ECU'sunu değiştirmek veya tüm anahtarlar kaybolduğunda Toyota'yı programlamak için bazı anahtar programlayıcıları kullanmak için, PIN13-PIN4'ü kısa devre yapması gerekir.
- Mitsubishi anahtarını tüm anahtarlar kayıp olarak programlamak veya tüm uzak anahtarlar kaybolduğunda OBDII'yi ayarlamak için lütfen PIN1-PIN4'ü kısa devre yapın.
- Porsche Cayenne anahtarını tüm anahtarlar veya tüm uzaktan kumanda anahtarları kayıp olarak programlamak için lütfen PIN3-PIN7'yi kısa devre yapın.
4) Gerilim ve Akım Değeri Görüntüleme işlevi
ECU modülünü banana konnektörü veya db25'e özel ECU arayüzünü kullanarak tezgah üzerinde bağlayın, Godiag GT100+ voltaj / akım değerini gösterecektir.
Kullanıcı, ECU'nun mevcut durumunu sezgisel olarak görebilir. Akım göstergesi yok veya gerçek görüntülenen akım, mühendisin beklenen akımıyla tutarsız, o zaman kablolamanın yanlış olup olmadığını hemen kontrol edebilirsiniz, kablolama doğruysa, ECU'nun kırılabileceğine karar verebilir, bu nedenle gerek yoktur. Teşhis iletişimi gerçekleştirmek ve ECU'yu doğrudan onarabilir.
Çok fazla akım gösteriyorsa, kablonun yanlış bağlanıp bağlanmadığını veya ECU'nun bozuk olup olmadığını da belirleyebilirsiniz.

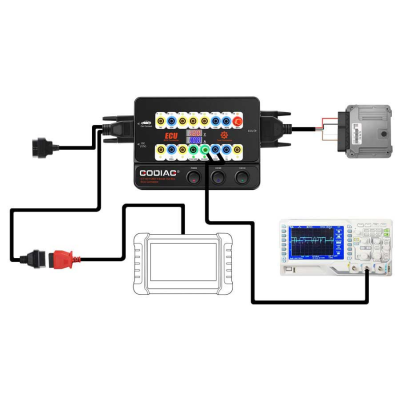

5)GT100+, CANBUS, K-Line, Pwm, Vpw+, KWP 2000 protokol iletişimini görüntüler.
GT100+ Pin 1, 9, 3, 11 12, 13, 8 (makine üzerindeki sarı muz konektörüne karşılık gelir）, bu standart olmayan obd2 protokol arayüzü CAN BUS veya K-Line iletişim protokolünü görüntüleyebilir. GT100 sadece K- görüntüleyebilir. Line, Pwm, Vpw+, KWP 2000 protokolü.

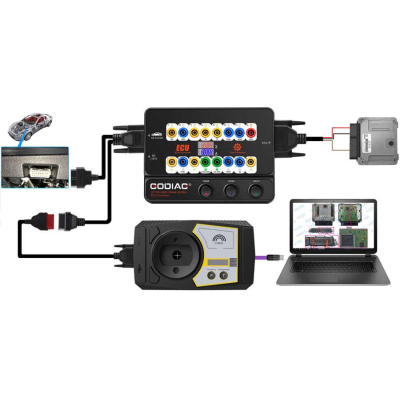

6) ECU teşhis / programlama aracı ile bağlanarak tek bir ECU ile tezgah üzerinde hızlı bir şekilde iletişim kurun.
[Mühendislerin veya teknisyenlerin işi tezgahta tamamlamasına izin veren bu, doğrudan araç üzerinde test yaparken diğer modüllerde veri kaybı riskini de ortadan kaldırır.]

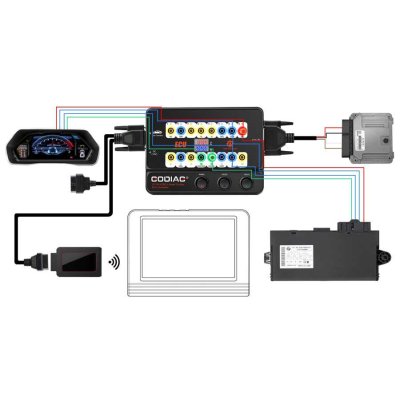

7.) Çoklu araç ECU modülü bağlanıyor.
[Anahtar programlama için birden fazla ECU modülüne bağlanmak gibi bir modülü programlama sırasında birden fazla ECU bağlaması gereken mühendis ve teknisyenlerin sorununu çözmeyi amaçlamaktadır]

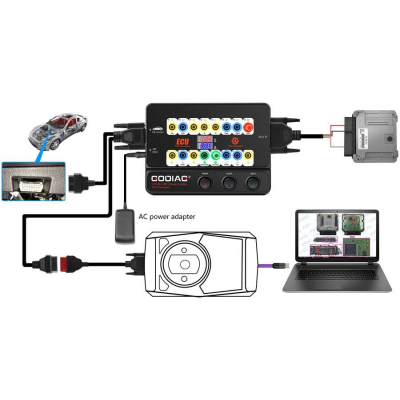

8.)Pilin yardımcı güç kaynağını değiştirin - kesintisiz güç kaynağı bağlantı modu.
Pil söküldüğünde bazı araçların hırsızlık önleme uzaktan kumanda verileri arızalandığından veya eksik olduğundan, yardımcı güç kaynağı, aracın güç beslemesini sürdürmek için pili değiştirmeden önce GT100+ üzerinden araca güç sağlamayı amaçlar. Akünün değiştirilmesi sırasında araç ECU'sunun güç bağlı olmasını garanti eder.
9) GT100+'in OBD2 kablosu 1,4 metre uzunluğundadır, bu da teşhis aleti kablosunun yeterince uzun olmaması veya araç teşhis portunun bağlanamayacak kadar dar olması sorununu çözecektir.
Lütfen önce GT100+'ı bağlayın, güç anahtarını açın ve ekranda aracın güç kaynağının normal olup olmadığını söyleyebilecek voltajı göreceksiniz. [Değiştirilmiş araç OBD2 portu nedeniyle teşhis ve programlama aracını yakma riskini ortadan kaldırır]
10) OBD1 teşhis portunu standart OBD2 teşhis portuna dönüştürün.
Eski OBD1 araçları veya özel teşhis portu için lütfen GT100+'yi banana fiş ve DB25 jumper üzerinden bağlayın.
