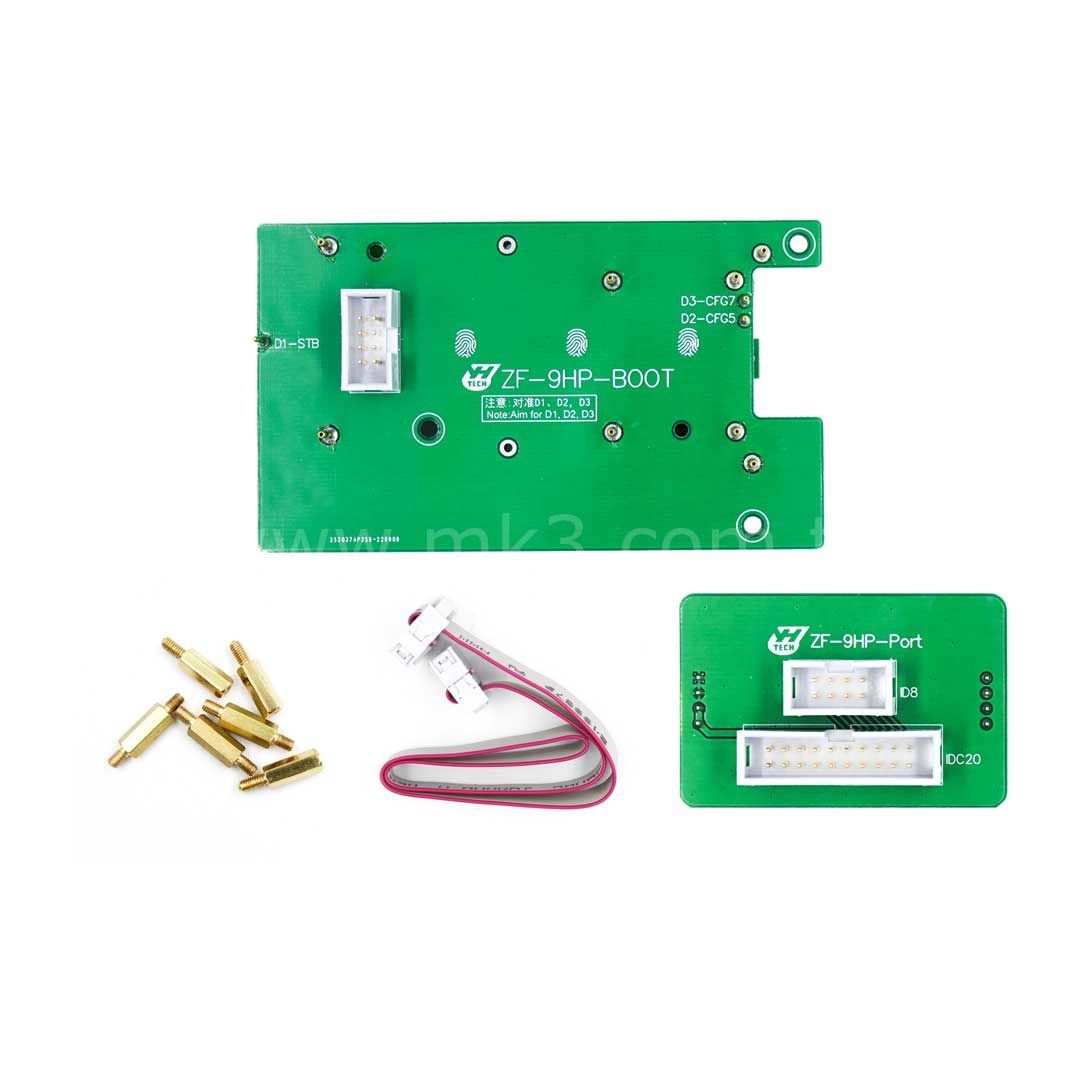

Önyükleme Modunda Yanhua Mini ACDP Modülü 28 ZF-9HP Şanzıman Klonu

Yanhua ACDP modülü 28 ZF-9HP şanzıman klonu özellikleri:
1. Arayüz kartı, önyükleme test noktasıyla hizalamak için kör olarak takılabilir, kalibrasyon veya karmaşık prob tezgahı işlemi için büyüteç gerekmez.
2. Pin algılama fonksiyonlu önyükleme test noktası, veri okuma ve yazma güvenli ve güvenilir.
3. Özel arabirim kartı, basit, verimli, güvenli ve güvenilir olan kablonun yerini almıştır.


Bağlantı Şeması Karşılaştırması:

ACDP BOOT modu:
Arayüz Kartı Kör yerleştirme
Pin algılama fonksiyonlu önyükleme test noktası

Geleneksel BOOT modu:
Önyükleme noktası, insan gözüyle büyüteçle hizalanmalıdır.
kablo bağlantısı, riskli çalışma.

Yanhua Mini ACDP Modül 28 ile ZF-9HP Şanzıman Nasıl Klonlanır?

Her şeyden önce, şanzıman modülü ile arayüzü bağlayın, kablo şemalarını izleyin

Adım 2: Çalıştırmak için gerekli olan ACDP ana bilgisayarı , OBD+ICP adaptörü, arayüz kartı, dişli kutusu ve diğer aksesuarları hazırlayın.

Adım 2: ZF-9HP şanzıman bilgisayarı için test noktalarının yerini ve tanımını onaylayın

Adım 3: Bakır sütunları takın

Adım 4: ZF-9HP önyükleme arabirim kartını takın ve bakır sütunlarla kilitleyin.

Adım 5: ZF-9HP bağlantı noktası arabirim kartını dişli kutusu arabirimine takın

Adım 6: ZF-9HP önyükleme arabirimini ve ZF-9HP bağlantı noktası arabirim kartını 8PIN kablosuyla bağlayın

Adım 7: OBP+ICP adaptöründeki CAN direncini “CAN-R Join” ile kısaltın

Adım 8: ACDP ana bilgisayarı, OBP+ICP adaptörünü ve ZF-9HP dişli kutusu bilgisayarını 20PIN kablosuyla bağlayın.

ACDP Mini Uygulamasını çalıştırın, Jaguar/Land rover-> Gearbox Clone->ZF-9HP (Boot) seçeneğine gidin

Tanımlamak

Verileri yedeklemek için tam okuma

Tam yazma verileri

NOT: Honda, Fiat, Dodge ve 9HP şanzımanlı diğer modeller için Jaguar Land rover ile aynı menü yoluna girersiniz.

Donanımlar:

• Jaguar
• Land Rover
• Chrysler
• Atlatmak
• Fiat
• HONDA
• cip
