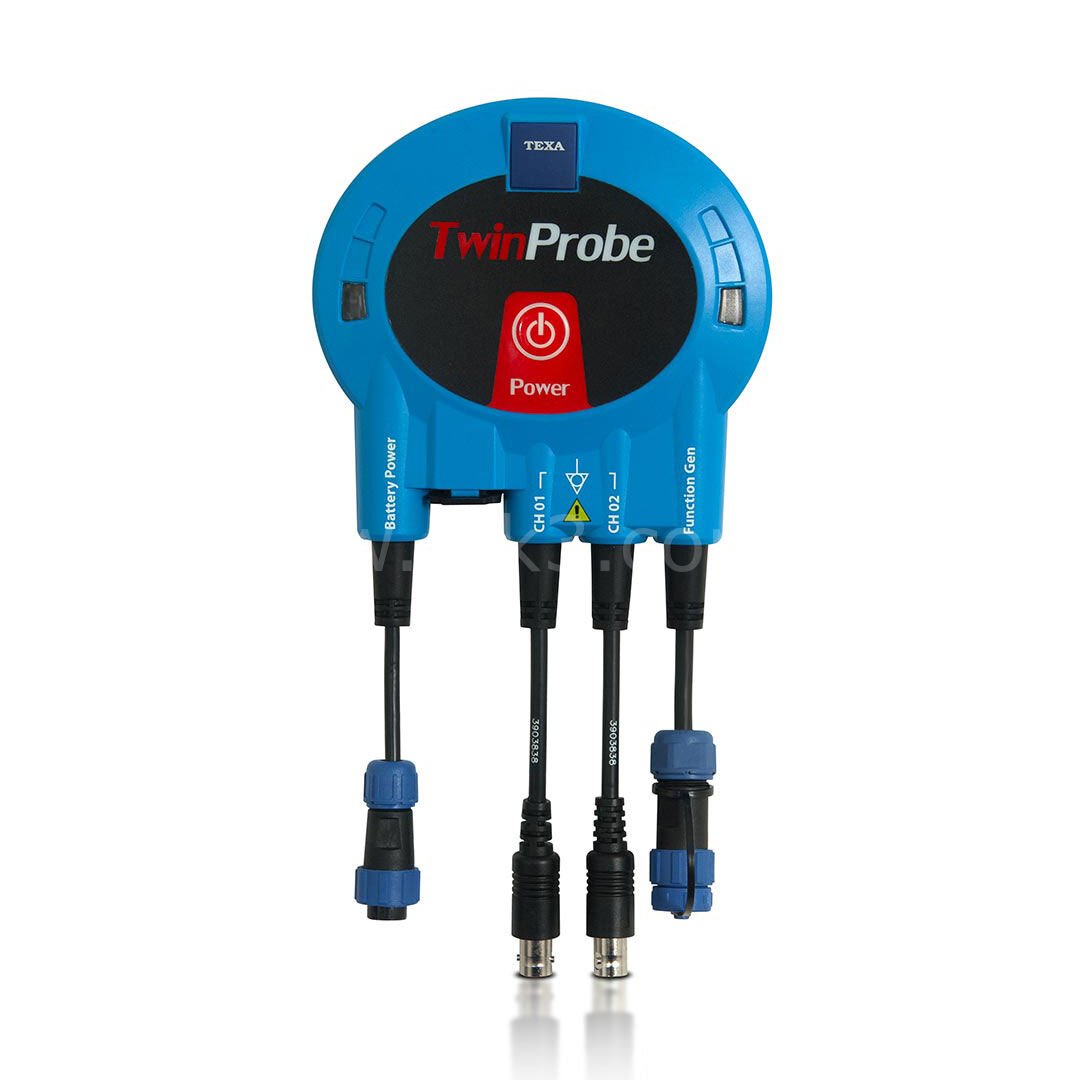

Texa TwinProbe Osiloskop ve Sinyal Jeneratörü - D09640
Analog ve dijital ölçümler için
TwinProbe, tüm konvansiyonel tanı testleri için gereken analog ve dijital ölçümleri elde etmek için kullanılan TEXA aracıdır.
"Büyük kardeşi" UNIProbe'dan daha düşük bir fiyata sahip olmasına rağmen, her ikisi de tüm otomotiv servis operasyonları için olağanüstü pratiklik ve hassasiyete sahiptir.
TwinProbe, tüm TEXA görüntüleme üniteleriyle veya USB bağlantısı olan bir Windows PC ile veya Bluetooth Teknolojisi aracılığıyla iletişim kurarak, tamirciye araç içinde ve atölyede mutlak hareket özgürlüğü sağlar.
Alet, IDC6 işletim yazılımı veya PC'de kullanıldığında MSS (Ölçüm Sistemi Yazılımı) ile yönetilebilir.
Osiloskop
TwinProbe , ± 200V'a kadar girişler için iki bağımsız analog kanala sahip, ölçülen sinyali yorumlamak için SIV (Sinyal Bilgi Görüntüleme) fonksiyonuyla donatılmış bir osiloskoptur.
SIV fonksiyonu tüm test prosedürü boyunca size rehberlik eder . TwinProbe sadece sinyali göstermekle kalmaz, aynı zamanda ölçümler alırken ve veri toplarken, gerçek zamanlı değerlendirmeler sağlamak için bilgileri eş zamanlı olarak işler ve analiz eder.
TwinProbe, çeşitli sensörlerden ve aktüatörlerden gelen sinyalleri işleyebilir ve elde edilen verileri dahili veritabanında saklanan değerlerle karşılaştırarak, herhangi bir sinyal anormalliğini anında vurgulayabilir.
Sinyal üreteci
Pratik TwinProbe sinyal üreteci, sensörlerden gelen giriş sinyallerinin ve ECU'lar tarafından solenoid valfler gibi aktüatörleri kontrol etmek için iletilen sinyallerin simülasyonunu yapmak, böylece sistemdeki arızaları tespit etmek ve analiz etmek için idealdir.
Ampermetre
TwinProbe ayrıca akım yoğunluğunu ölçmek için de kullanılabilir. TwinProbe'un bu testleri çalıştırabilmesi için isteğe bağlı bir BICOR kelepçeli ampermetreye ihtiyaç vardır.
Ölçüm Sistemi Yazılımı
TwinProbe'un muhteşem fonksiyonlarına kolay erişim, TEXA tarafından özel olarak bu cihaz için geliştirilen MSS (Ölçüm Sistemi Yazılımı) ve komple IDC6 yazılım Platformu tarafından sağlanmaktadır.
SIV (Sinyal Bilgi Görüntüleme) işlevi özel bir bahsi hak ediyor. Bu, TEXA tarafından özel olarak edinilen verileri dahili bir veritabanında kayıtlı değerlerle karşılaştırmak için geliştirilen bir yazılım algoritması kullanır. Bu nedenle alışılmadık sinyaller anında tespit edilebilir ve işiniz her zamankinden daha hızlı ve kolay hale gelir.
Teknik Özellikler
GÜÇ KAYNAĞI
8 V – 35 V DC maks.
STANDBY TÜKETİMİ
12 V'da 150 mA
OSİLOSKOP MODUNDA VE 2 AKTİF KANALDA PİL ŞARJI SIRASINDA TÜKETİM
12 V'da 480 mA
OSİLOSKOP MODUNDA VE 2 AKTİF KANALDA DAHİLİ PİL SÜRESİ
Yaklaşık 1 saat 45 dakika
ÇEVRESEL
Çalışma sıcaklığı: 0 ÷ +45°C
Depolama sıcaklığı: – 20 °C ÷ 60 °C
Çalışma bağıl nemi: %10 – %80
KABLOLAR OLMADAN BOYUTLAR (KABLOLU)
125x130x27 mm (135x130x27 mm)
AĞIRLIK
460 gr
OSİLOSKOP:
KANAL NUMARALARI
2 analog (CH01, CH02)
EV SAHİBİ BAĞLANTISI
USB2, USB1 veya Kablosuz Bluetooth ile
TETİKLEMEK
CH01 veya CH02
A/D DÖNÜŞÜMÜ
2 adet 10-bit dönüştürücü.
Tek aktif kanalla 40 MS/s.
2 aktif kanala sahip kanal için 20 MS/s
GÖRÜNTÜLEME MODU
Normal, Otomatik, Tek atış
ORTAK MOD
AC, DC
MAKSİMUM GİRİŞ VOLTAJI
± 200V
EK FONKSİYONLAR
Tetik gecikmesi, frekans hesaplaması, Vmedia, Vmax, Vmin, Periyot, Amperometrik kelepçeler için ayar ölçeği
SİNYAL JENERATÖRÜ:
PWM AKIM SÜRÜCÜSÜ
Maksimum sürekli akım: 12 V'ta 5 A
Maksimum PWM frekansı: 50 kHz
Çalışma voltajı: 5÷30 V
Görev Döngüsü Çözünürlüğü: %1
Frekans çözünürlüğü: 0,1 Hz
PWM 5V
Maksimum sürekli ÇIKIŞ
akım: 20 mA
Maksimum PWM frekansı: 50 kHz
ÇIKIŞ voltajı: 0-5 V ± %5
Görev Döngüsü Çözünürlüğü: %1
Frekans çözünürlüğü: 0,1 Hz
