M821 mercedes-benz tüm anahtar kayıp iletişim adaptörü, birden fazla Mercedes-Benz modülü için tüm anahtar kayıp programlamayı bitirmek ve optimize etmek için kullanılır. M821 adaptörü ile işlemde hesaplama zamanından %65'e kadar tasarruf edebilir veya sizi anahtar öykünücüsünü yüzlerce kez takıp çıkarmak
Önemli Kullanım İpuçları
1.Lütfen Mercedes-Benz anahtar programlama yazılımının yazılım sürümünün V27.10'un üzerinde olduğundan emin olun.
2.M821 adaptörü yalnızca KC501'i destekleyen gelişmiş XTOOL anahtar programlama/teşhis tabletleriyle kullanılabilir.
3.Mercedes-Benz tüm anahtar kayıp programlama işlevleri çevrimiçi olarak yapılmalıdır. İşlem yaparken lütfen bir masa ağına bağlandığınızdan emin olun.
4. PAD3, PAD3 SE, KC501 ile çalışmanız gerekiyor

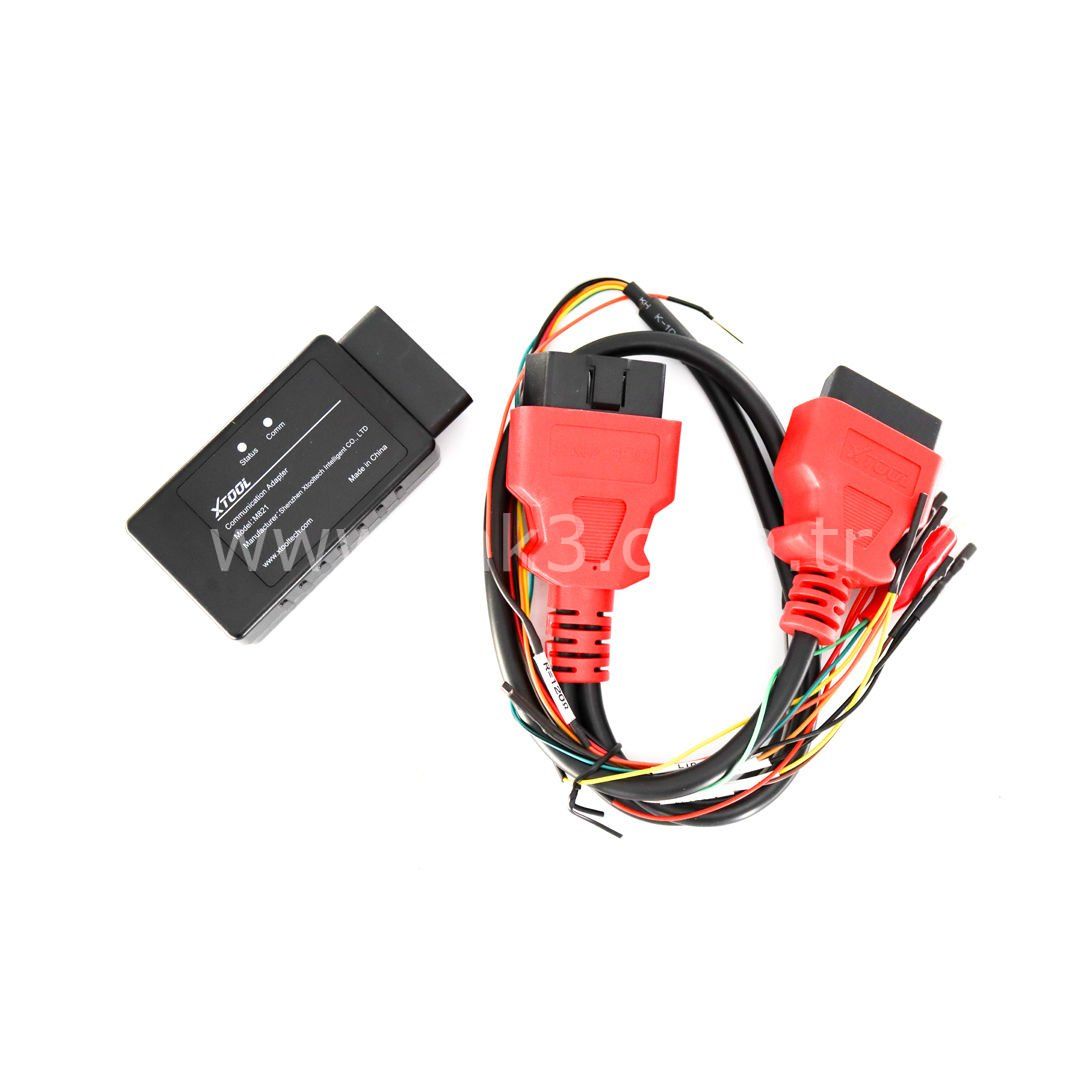

Xtool M821 Açıklama
1. OBD-16 bağlantı noktası: J1Z02_BENZ iletişim kablosuna bağlanmak veya DuPont kabloları aracılığıyla EIS/EZS modüllerine bağlanmak için kullanılır.
*Dikkat: Arabadaki OBD bağlantı noktasına doğrudan bağlamayın.
2. Durum Işığı: Adaptörün güç durumunu gösterir. Kırmızı ışıkların yanması gücün açık olduğunu gösterir.
3. İletişim Işığı: Adaptörün iletişim durumunu gösterir. Mavi ışıkların yanması, adaptörün tabletle iletişim kurduğunu gösterir.
4.DB15 bağlantı noktası: XTOOL tabletlerin ana kablosuna bağlanmak için kullanılır.
*Not: M821 Adaptörüne bağlamadan önce lütfen OBD2-16 konektörünü ana kablodan ayırın.
M821 Mercedes Adaptör Bağlantı Yöntemi
1. KC501'i USB üzerinden cihaza bağlayın.
2. Mercedes-Benz IR emülatörünü KC501'e bağlayın.
3. OBD2 konektörünü ana kablodan ayırın, ardından cihazı (veya VCI kutusunu) ana kabloyu kullanarak M821 Adaptörüne bağlayın.
4. 12V güç kaynağını ana kabloya bağlayın.
5. J1K02_BENZ kablosunu kullanarak EIS/EZS modülünü M821 Adaptörüne bağlayın. Bağlantı detayları için lütfen cihazı kontrol edin.
*Not: M821 Adaptörü ve EIS/EZS modülünü J1K02_BENZ kablosu ile bağlarken lütfen cihazdaki resimleri kontrol ediniz.
*Not: Mercedes-Benz IR emülatörü, çalışırken modülün yuvasına takılmalıdır.
*Not: VCI kutusu ile gelen cihazlarda M821 Adaptörü ana kablo ile VCI kutusuna bağlayın ve VCI kutusunu Bluetooth ile cihaza bağlı tutun.
Bu tür cihazlar için bağlantı detaylarını cihazda kontrol edebilirsiniz.

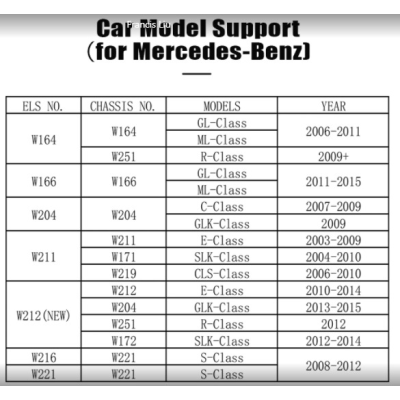

Araba Modeli Desteği
(Mercedes-Benz için)
| ELS NO. | ŞASİ NO | MODELLER | YIL |
| W164 | W164 W251 |
GL-Sınıfı ML-Sınıfı R-Sınıfı |
2006-2011 2009+ |
| W166 | W166 | GL-Sınıfı ML-Sınıfı |
2011-2015 |
| W204 | W204 | C-Sınıfı GLK-Sınıfı |
2007-2009 2009 |
| W211 | W211 W171 W219 |
E-Sınıfı SLK-Sınıfı CLS-Sınıfı |
2003-2009 2004-2010 2006-2010 |
| W212(YENİ) |
W212 W204 W251 W172 |
E-Sınıfı GLK-Sınıfı R-Sınıfı SLK-Sınıfı |
2010-2014 2013-2015 2012 2012-2014 |
| W216 | W221 | S-Sınıfı | 2008-2012 |
| W221 | W221 | S-Sınıfı | 2008-2012 |
